Tekstil fabrikaları çok sayıda elektrik motoru, inverter (VFD), kompresör ve aydınlatma sistemi kullandığı için reaktif güç tüketimi yüksek olan tesislerdir. Bu nedenle kompanzasyon sistemleri tekstil tesislerinde çok kritik bir rol oynar.
Ancak uygulamada birçok tekstil fabrikasında kompanzasyon sistemi yanlış tasarım, bakım eksikliği veya harmonik problemleri nedeniyle verimli çalışmaz.
Aşağıda tekstil tesislerinde en sık görülen kompanzasyon problemleri yer alır.
1. Harmonik Problemleri (En Yaygın Sorun)

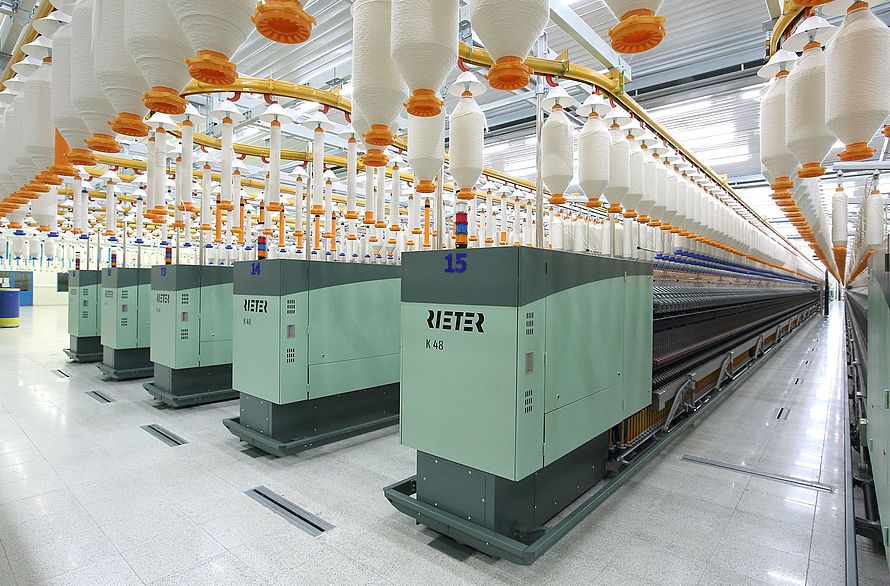

Tekstil makinelerinin büyük kısmında frekans inverterleri (VFD) kullanılır.
Örnek makineler:
- ring iplik makineleri
- open-end makineleri
- dokuma makineleri
- boya makineleri
- fan ve pompalar

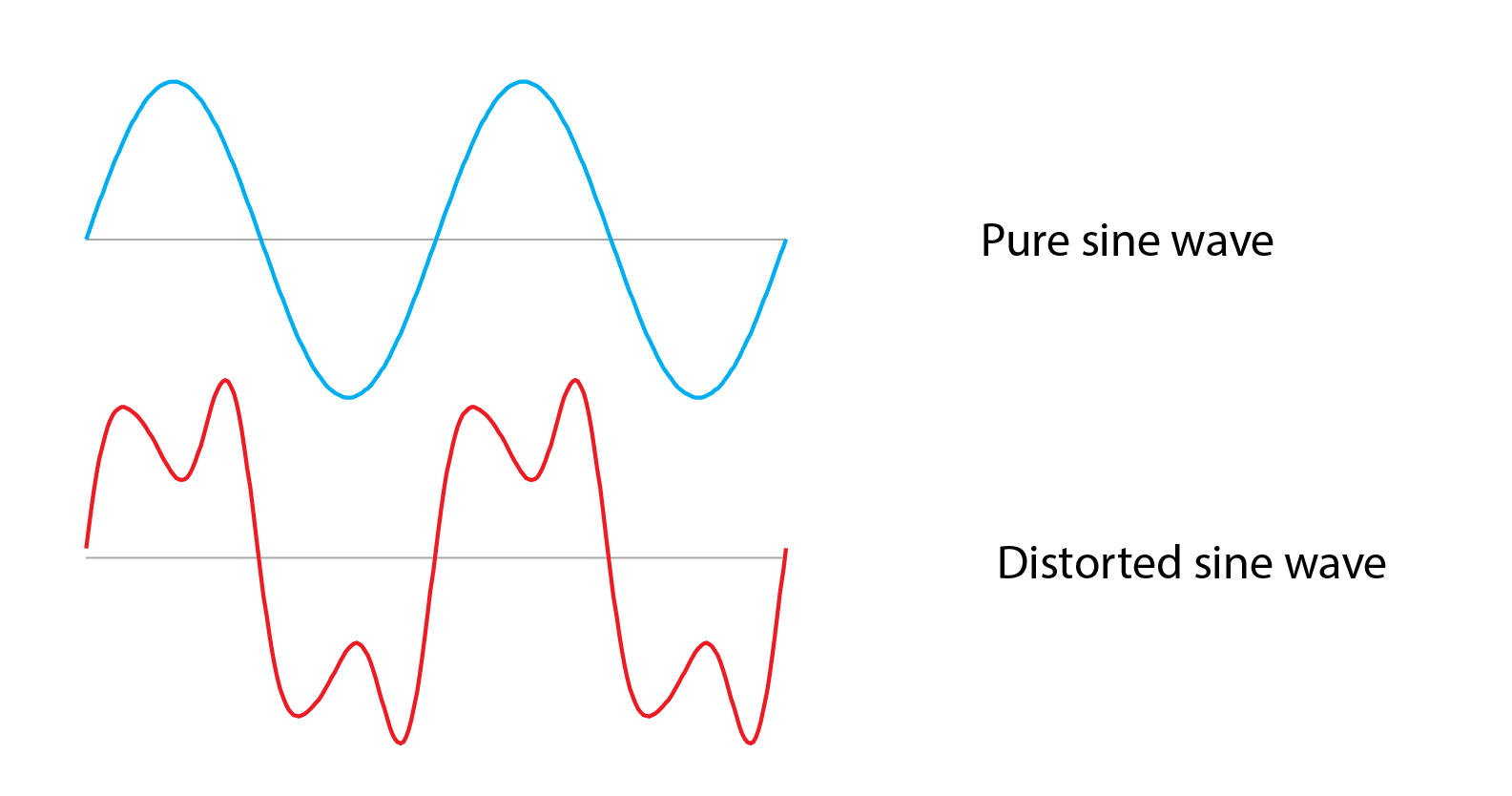

Bu inverterler harmonik akımlar üretir.
Harmonikler kompanzasyon sisteminde şu sorunlara yol açar:
- kondansatörlerin aşırı ısınması
- kondansatör patlaması
- kontaktör arızası
- sigorta atması
- kompanzasyonun devreden çıkması
Çözüm:
- Reaktörlü kompanzasyon (detuned filtre)
- Harmonik filtre kullanımı
- THD ölçümü yapılması
2. Yetersiz Kompanzasyon Gücü
Birçok tekstil fabrikasında kompanzasyon sistemi ilk kurulumdan sonra kapasite artırılmadan yıllarca kullanılır.
Ancak zaman içinde:
- Yeni makineler eklenir
- Üretim kapasitesi artar
- Motor sayısı artar
Bu durumda kompanzasyon sistemi yetersiz kalır.
Sonuç:
- Reaktif ceza oluşur
- Cosφ düşer
- Sistem verimi azalır
Çözüm
- Kompanzasyon gücü yeniden hesaplanmalı
- Kondansatör grupları artırılmalı
3. Dengesiz Faz Yükleri
Tekstil fabrikalarında makineler genellikle farklı fazlara bağlanır.
Yanlış dağılım olduğunda:
- Fazlardan biri daha fazla yüklenir
- Kompanzasyon sistemi doğru çalışamaz
Sonuç:
- Faz dengesizliği
- Motor ısınması
- Enerji kayıpları
Çözüm
- Yüklerin fazlara dengeli dağıtılması
- Düzenli enerji analizi yapılması
4. Arızalı Kondansatörler
Kompanzasyon sistemlerinde kondansatörler zamanla bozulur.
Tekstil fabrikalarında ortam koşulları bunu hızlandırır:
- Yüksek sıcaklık
- Pamuk tozu
- Sürekli yük değişimi
Arızalı kondansatörler:
- Kompanzasyonun devreye girmemesine
- Reaktif ceza oluşmasına
- Sistem arızalarına yol açar
Çözüm
- Yılda en az 1 kez bakım
- Kondansatör kapasite ölçümü
- Arızalı kondansatör değişimi
5. Yanlış Reaktif Güç Rölesi Ayarları
Reaktif güç rölesi kompanzasyon sisteminin beynidir.
Yanlış ayarlar olduğunda:
- Kondansatörler gereksiz devreye girer
- Aşırı kompanzasyon oluşur
- Kapasitif ceza oluşabilir
Çözüm
- Cosφ hedef değeri doğru ayarlanmalı
- Kademe süreleri optimize edilmeli
6. Ani Yük Değişimleri
Tekstil üretiminde makineler:
- Sık açılır/kapanır
- Üretim vardiyaları değişir
- Hatlar durup çalışır
Bu durum reaktif yükün sürekli değişmesine neden olur.
Sonuç:
- Kompanzasyon sistemi yetişemez
- Cosφ dalgalanır
Çözüm
- Daha fazla kademe
- Hızlı anahtarlama sistemi (thyristor kompanzasyon)

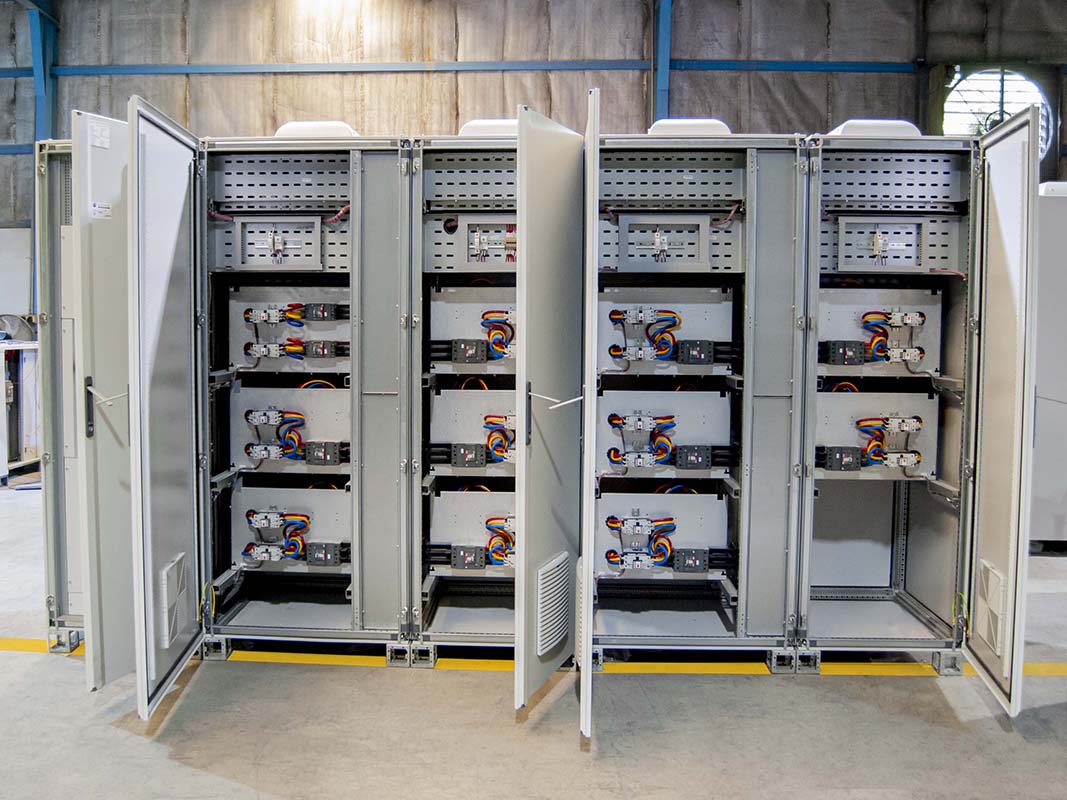

Tekstil Fabrikaları İçin En Sağlıklı Kompanzasyon Yapısı
Genelde önerilen yapı:
- Harmonik filtreli kompanzasyon
- Otomatik reaktif güç rölesi
- Yeterli kademe sayısı (8–12 kademe)
- Periyodik enerji analizi
