Kompanzasyon (Reaktif Güç Kompanzasyonu) Nedir?
Kompanzasyon, elektrik sistemlerinde oluşan reaktif gücü dengelemek ve güç faktörünü (cosφ) iyileştirmek için yapılan bir elektrik mühendisliği uygulamasıdır.
Elektrik sistemlerinde üç tür güç vardır:
Aktif Güç (kW) → işe dönüşen güç
Reaktif Güç (kVAr) → manyetik alan oluşturmak için kullanılan güç
Görünür Güç (kVA) → sistemin toplam çektiği güç
Birçok elektrikli cihaz (motorlar, trafolar, floresan aydınlatmalar vb.) çalışırken reaktif güç tüketir. Bu güç üretime katkı sağlamaz fakat şebekeden çekilir.
Kompanzasyon sistemi, kondansatörler kullanarak bu reaktif gücü dengeleyerek güç faktörünü iyileştirir.
Kompanzasyon Neden Yapılır?
Elektrik dağıtım şirketleri belirli bir reaktif güç sınırı koyar. Eğer tesis bu sınırı aşarsa reaktif enerji cezası öder.
Türkiye’de genellikle sınırlar:
- Endüktif reaktif enerji: %20
- Kapasitif reaktif enerji: %15
Bu sınırların üzerine çıkıldığında elektrik faturasında reaktif enerji bedeli oluşur.
Kompanzasyon yapılmasının başlıca nedenleri:
- Elektrik faturasında ceza ödememek
- Güç faktörünü yükseltmek (cosφ → 0.98 – 1.00)
- Trafo ve kablo yükünü azaltmak
- Enerji verimliliğini artırmak
- Sistem kayıplarını azaltmak
Kompanzasyon Nasıl Çalışır?
Endüktif yükler (motor, trafo vb.) endüktif reaktif güç oluşturur.
Kompanzasyon sisteminde:
- Şebekedeki güç faktörü ölçülür
- Reaktif güç ihtiyacı hesaplanır
- Kondansatör grupları devreye alınır
- Güç faktörü yükseltilir
Böylece sistemdeki reaktif güç yerel olarak dengelenir ve şebekeden çekilmez.

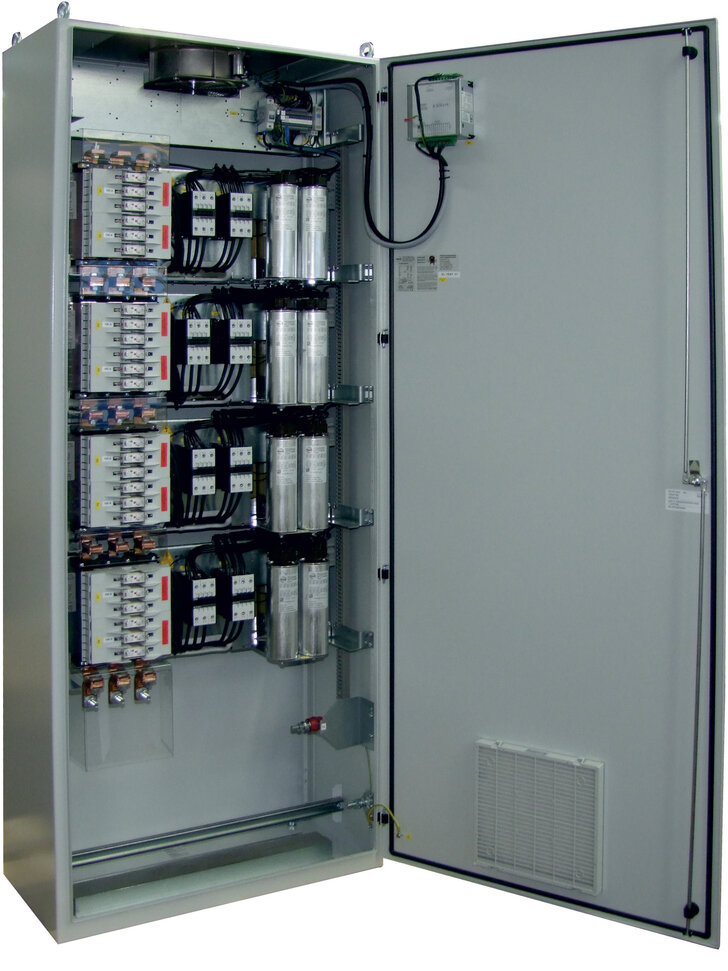

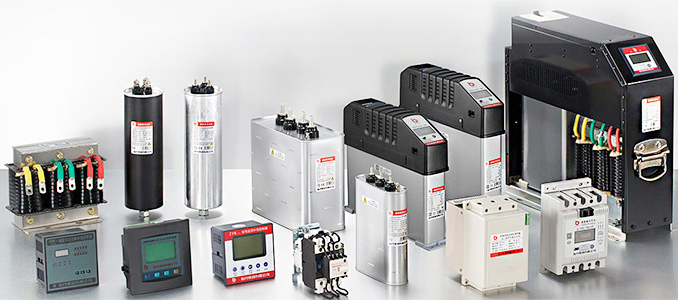

Kompanzasyon Sisteminin Ana Elemanları
Bir kompanzasyon panosu genellikle şu ekipmanlardan oluşur:
1. Kondansatörler
Reaktif gücü üretir.
2. Reaktif Güç Rölesi
Sistemin cosφ değerini ölçer ve kondansatörleri otomatik devreye alır.
3. Kontaktörler
Kondansatör gruplarını açıp kapatır.
4. Reaktörler (Harmonik filtre)
Harmonik bulunan tesislerde kondansatörleri korur.
5. Sigorta ve şalterler
Koruma elemanlarıdır.
Kompanzasyon Türleri
1. Merkezi Kompanzasyon
Tüm tesis için tek bir kompanzasyon panosu kullanılır.
Avantajları:
- Kurulum maliyeti düşük
- Bakım kolay
Dezavantaj:
- Bazı hatlarda reaktif yük devam edebilir

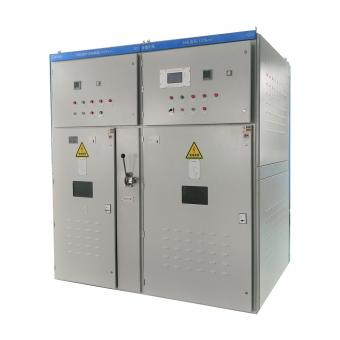

2. Grup Kompanzasyonu
Belirli makine grupları için kompanzasyon yapılır.
Örnek:
- Motor grubu
- Üretim hattı

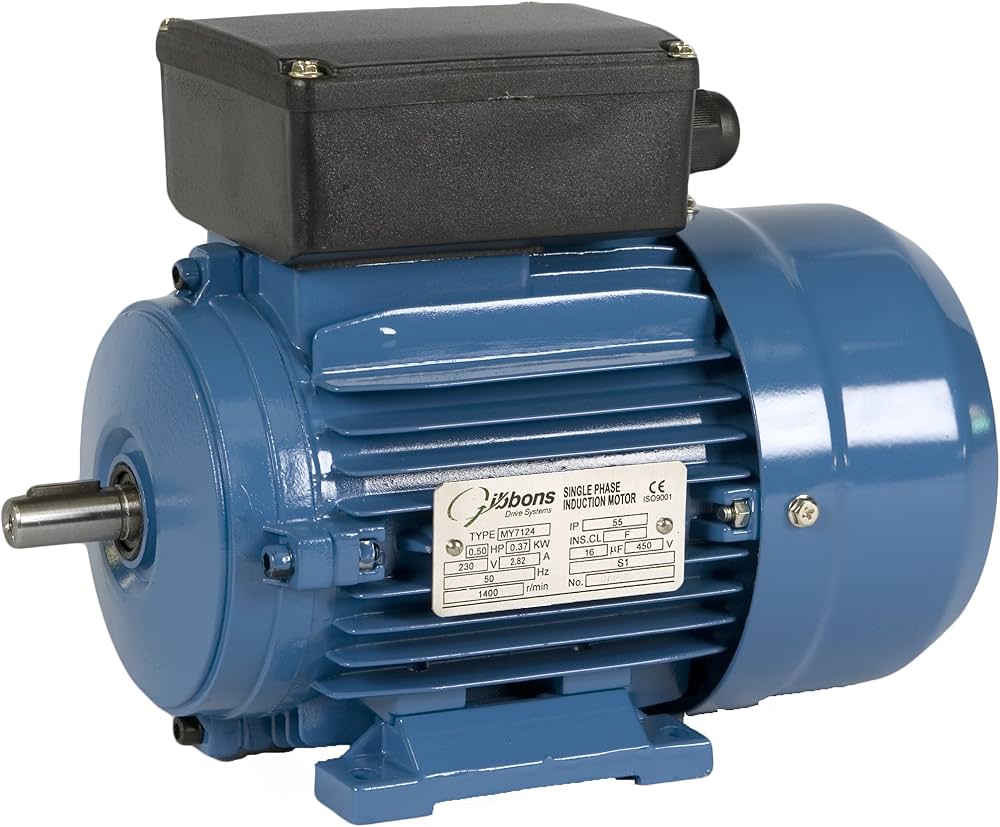

3. Bireysel Kompanzasyon
Her motorun yanına kondansatör bağlanır.
Avantajları:
- En verimli yöntem
- Hat kayıpları azalır
Kompanzasyon Yapılmazsa Ne Olur?
- Elektrik faturasında reaktif ceza oluşur
- Kablolar ve trafolar daha fazla yüklenir
- Enerji kayıpları artar
- Gerilim düşümü oluşabilir
- Sistem verimi düşer

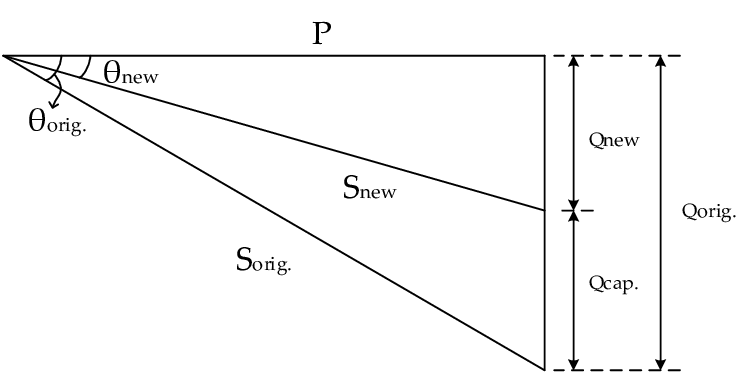

Kompanzasyon Hesabı Nasıl Yapılır?
Genellikle şu veriler kullanılır:
- Aktif güç (kW)
- Mevcut cosφ
- Hedef cosφ
- Örnek:
- Aktif güç: 500 kW
- cosφ: 0.75
- hedef cosφ: 0.98
Bu durumda yaklaşık 350 kVAr kompanzasyon gerekir.
Kompanzasyonun Olduğu Tesisler
Kompanzasyon özellikle şu tesislerde çok önemlidir:
- Fabrikalar
- Tekstil tesisleri
- Metal sanayi
- Plastik enjeksiyon tesisleri
- AVM’ler
- Hastaneler
- Büyük oteller
Özellikle çok sayıda elektrik motoru bulunan tesislerde kompanzasyon kritik öneme sahiptir.
