Güç Kalitesi Ölçümü (Power Quality Measurement) Nedir?
Güç kalitesi ölçümü, elektrik şebekesindeki gerilim, akım ve frekansın standartlara uygun olup olmadığını analiz etmek için yapılan ölçüm ve analiz sürecidir. Amaç, elektrik enerjisinin kararlı, temiz ve güvenilir olup olmadığını belirlemek ve ekipmanlara zarar verebilecek sorunları tespit etmektir.
Sanayi tesislerinde, özellikle motorlar, sürücüler, otomasyon sistemleri ve hassas elektronik cihazlar için güç kalitesi çok kritik bir konudur.
Güç Kalitesini Etkileyen Temel Problemler

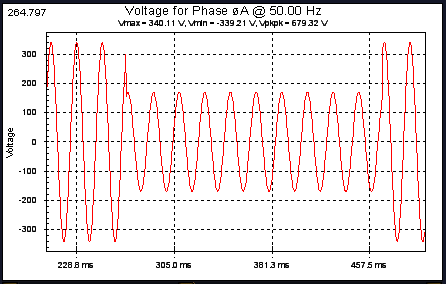

1. Gerilim Düşmesi (Voltage Sag / Dip)
Gerilim düşmesi, şebeke geriliminin kısa süreli olarak nominal değerinin altına düşmesidir.
Nedenleri
- Büyük motorların devreye girmesi
- Kısa devreler
- Yüksek güç tüketimi
- Etkileri
- PLC ve otomasyon sistemlerinin reset atması
- Motorların durması
- Üretim hatlarında kesinti
2. Gerilim Yükselmesi (Voltage Swell)
Gerilimin kısa süreli olarak nominal değerin üzerine çıkmasıdır.
Nedenleri
- Ani yük düşmesi
- Büyük makinelerin kapanması
- Faz dengesizliği
Etkileri
- Elektronik ekipman arızası
- İzolasyon hasarı
- İnverter ve sürücü hataları

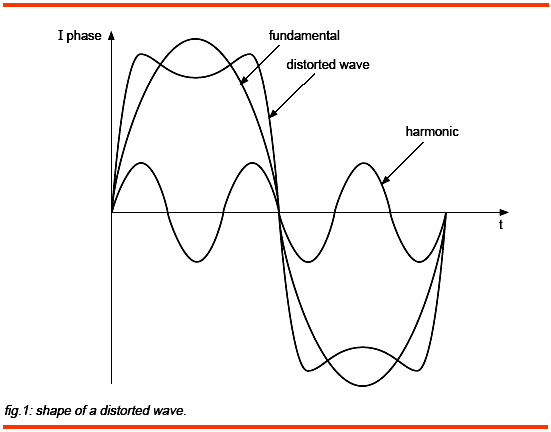

3. Harmonikler (Harmonics)
Harmonikler, temel frekansın (50 Hz) katlarında oluşan bozulmuş sinüs dalgalarıdır.
Başlıca kaynaklar
- Frekans inverterleri (VFD)
- UPS sistemleri
- LED aydınlatma
- Bilgisayarlar
Etkileri
- Kablo ve trafolarda ısınma
- Enerji kaybı
- Motor titreşimi
- Sigorta atması

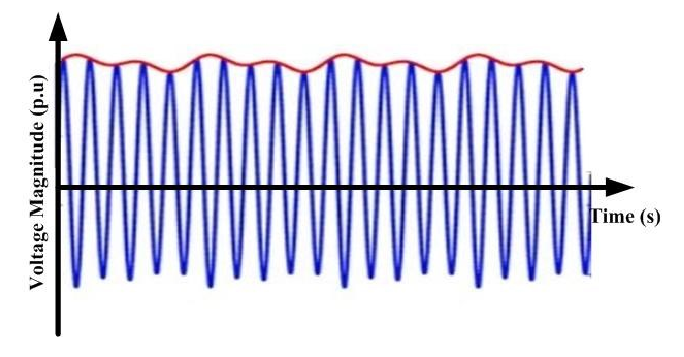

4. Flicker (Gerilim Dalgalanması)
Flicker, gerilimdeki hızlı değişimler nedeniyle özellikle aydınlatmalarda titreme oluşmasıdır.
Kaynaklar
- Ark ocakları
- Kaynak makineleri
- Büyük motor yükleri
Güç Kalitesi Nasıl Ölçülür?
Güç kalitesi ölçümü için Power Quality Analyzer cihazları kullanılır.
Ölçülen başlıca parametreler
- Gerilim (V)
- Akım (A)
- Frekans (Hz)
- Harmonikler (THD)
- Güç faktörü (cosφ)
- Aktif / reaktif güç
- Gerilim dengesizliği
- Flicker
- Transient (ani pikler)
Kullanılan Ölçüm Cihazları
En yaygın cihazlar:
- Fluke Power Quality Analyzer
- Chauvin Arnoux analizörleri
- Hioki analizörleri
- Dranetz analizörleri
Bu cihazlar genellikle 3 fazlı ölçüm yapar ve ölçümleri birkaç saatten birkaç haftaya kadar kayıt altına alabilir.
Güç Kalitesi Ölçümünde Standartlar
Uluslararası standartlar ölçüm ve değerlendirme için kullanılır:
- IEC 61000 (Elektromanyetik uyumluluk)
- IEEE 519 (harmonik limitleri)
- EN 50160 (şebeke gerilim kalitesi)
Güç Kalitesi Ölçümü Nerelerde Yapılır?
- Sanayi tesisleri
- Fabrikalar
- Veri merkezleri
- Hastaneler
- Büyük alışveriş merkezleri
- Güneş enerji santralleri
Güç Kalitesi Ölçümünün Faydaları
- Enerji kayıplarını azaltır
- Elektrik ekipman ömrünü uzatır
- Üretim duruşlarını önler
- Harmonik problemlerini tespit eder
- Enerji verimliliğini artırır
